Sistema magnetometro per drone integrato per DJI Matrice 350 RTK ultrasensibile nell’aria alimentato dai sensori magnetometrici a campo totale atomico QuSpin Gen-2
Le applicazioni tipiche sono:
- Ricerca di UXO (ordigni inesplosi) e mine terrestri in involucri metallici
- Rilevamento di metalli vaganti e GET (strumenti di impegno a terra) persi
- Localizzazione di infrastrutture interrate (tubi metallici e cavi schermati)
- Archeologia
- Indagini ambientali per  pozzi, tubazioni e serbatoi di stoccaggio abbandonati in modo rapido e con posizionamento preciso
- Geologia e prospezione mineraria: indagini per variazioni regionali del campo magnetico

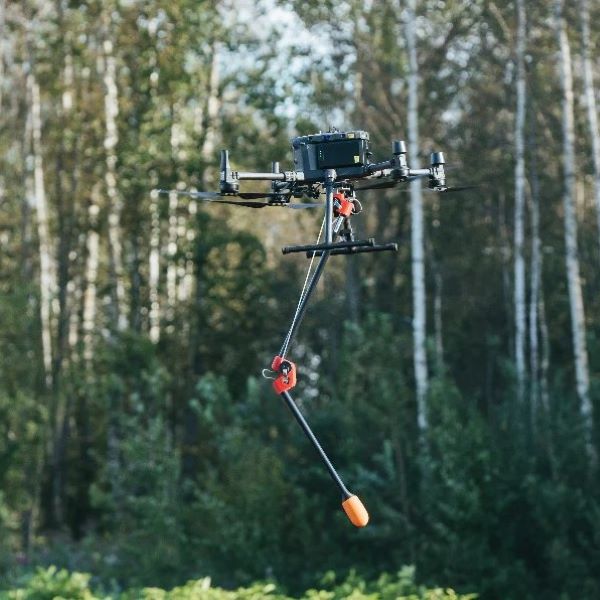

Il design unico del sistema consente di volare con una distanza dalla superficie al sensore estremamente ridotta, a partire da poche decine di centimetri. Se il sensore tocca il suolo o un ostacolo/vegetazione ciò non porterà allo schianto del drone. Questa capacità è estremamente importante per la ricerca di piccoli oggetti UXO sui campi con vegetazione.

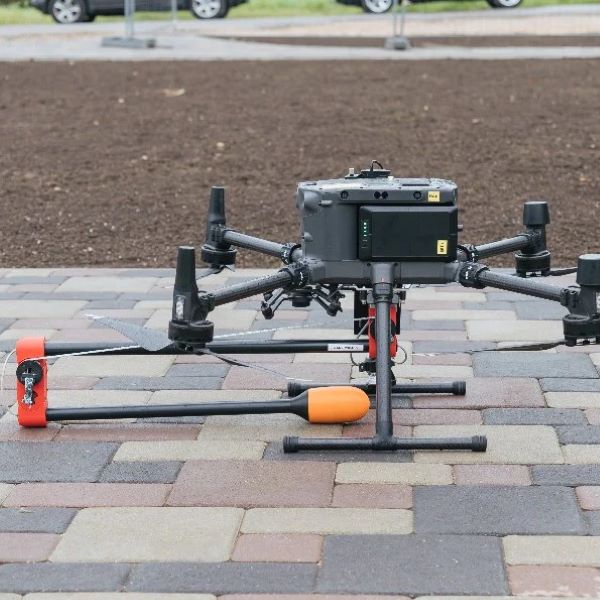

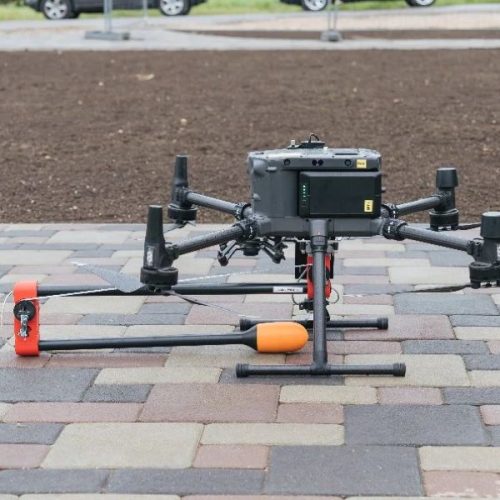

Il supporto per sensore ripiegabile consente un facile decollo e atterraggio senza requisiti eccessivi per la qualificazione dell’operatore di droni come per i sensori magnetici sui cavi di sospensione.
Varianti del sistema
MagNIMBUS è disponibile in due possibili configurazioni:

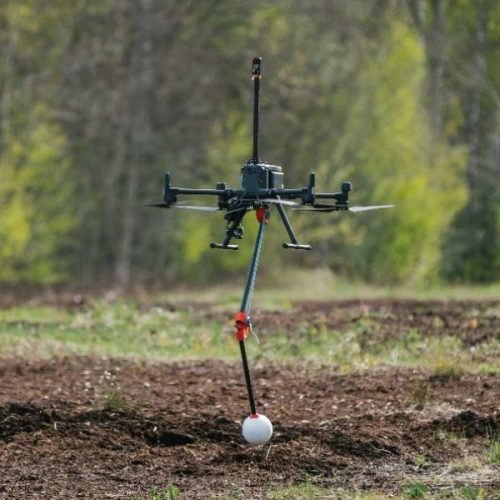

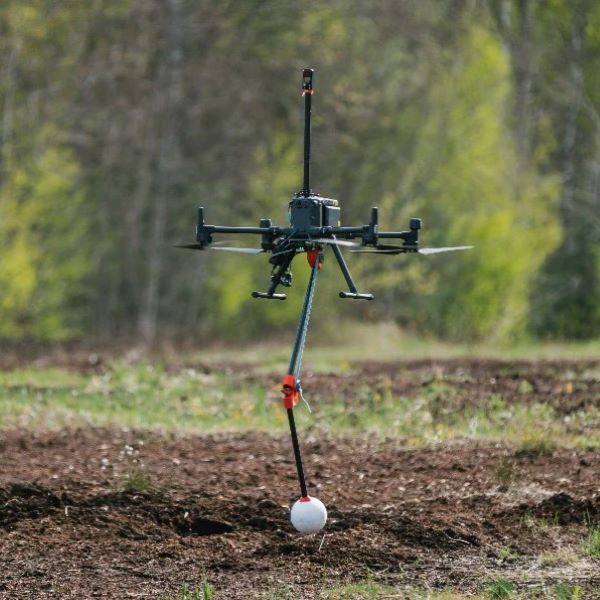

- Gradiometro verticale. Questa configurazione semplifica notevolmente l’elaborazione dei dati e rende superflua la stazione base magnetica.
- Configurazione con sensore singolo con supporto pieghevole. Le capacità di rilevamento sono le stesse dell’impostazione del gradiometro, ma richiedono specialisti esperti per l’elaborazione dei dati, la stazione base magnetica è consigliata in caso di rilievi in ​​prossimità di sorgenti di campi magnetici.
Componenti principali del sistema:
- Drone consigliato: DJI M350 RTK/M300 RTK. Il kit standard viene fornito con tutti i supporti/cavi per questo drone, i set per altri tipi di droni, incluso quello basato su Pixhawk, sono disponibili su richiesta.
- Supporto pieghevole con sensore di campo magnetico QuSpin Gen-2 integrato.
- Albero con sensore QuSpin Gen-2 per configurazione gradiometro verticale.
- Computer di bordo SkyHub : funge da datalogger per sensori di campo magnetico e implementa la modalità di monitoraggio del terreno per i droni DJI.
- Altimetro (laser o radar).
- Software UgCS Expert per la pianificazione/gestione dei voli.

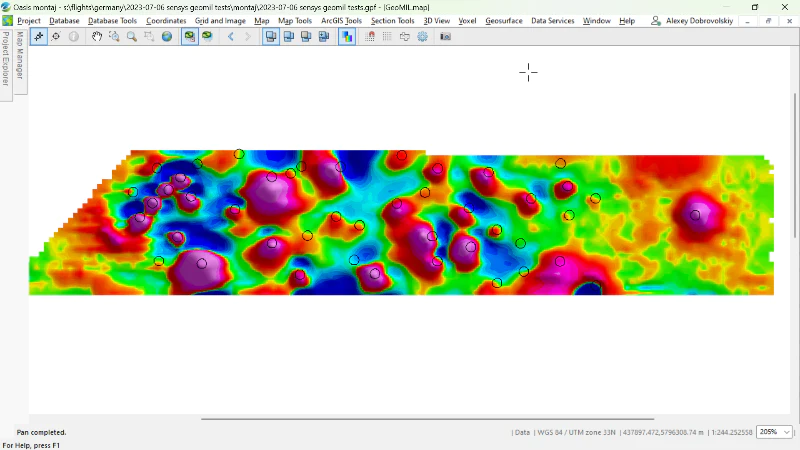

Software consigliato per l’elaborazione dei dati: Geosoft Oasis montaj .
Nota sul rilevamento di UXO/mine terrestri
Il sistema è in grado di rilevare una vasta gamma di oggetti a partire dalle bombe a mano (la distanza stimata sensore-bersaglio per un rilevamento efficace di bersagli come granate a mano a frammentazione F1 è di 1,0 m) fino a grandi UXO come bombe aeree a distanza di pochi metri.
Sebbene il sistema sia in grado di rilevare alcuni tipi di mine terrestri (TM-62M, OZM-72 e tipi simili con notevoli quantità di metalli ferrosi), la ricerca di mine terrestri non è un’applicazione diretta del sistema in quanto non è in grado di rilevare la maggior parte dei tipi di mine terrestri . mine antiuomo . Ciò significa che il sistema non dovrebbe mai essere utilizzato per confermare l’assenza di mine terrestri (e UXO) in determinate aree, ma può essere una risorsa preziosa durante l’indagine non tecnica (NTS) o l’indagine tecnica (TS) per rilevare prove della presenza di UXO/mine terrestri con notevole quantità di metalli ferrosi.
Ordinare
Poiché MagNIMBUS è un sistema magnetometro personalizzabile molto versatile, potrebbe richiedere diversi componenti da utilizzare con particolari droni. Inoltre, diverse configurazioni disponibili.
Il prezzo qui è per il carico utile del magnetometro con sensore 1x. Si prega di richiedere il preventivo per ottenere specifiche su misura per apparecchiature, software e servizi.
